Правила нанесения термопасты: как избежать ошибок и перегрева

Для отвода тепла с поверхности нагретого процессора используется специальная термопаста. Изначально ее наносит производитель, но при эксплуатации оборудования она высыхает, поэтому требуется периодическое обновление – это входит в обязательный перечень регламентных процедур по обслуживанию техники. В нашей статье расскажем про способы нанесения термопасты, нюансы процесса и другие важные моменты.

Для чего нужна термопаста

Во время работы процессор нагревается, и чем он мощнее, тем выше температура. Когда она поднимается до 95-105 градусов, оборудование отключается, к тому же, перегрев негативно сказывается на самом чипе. Чтобы кулер эффективнее справлялся с охлаждением, между ним и поверхностью процессора находится термопаста, которая ускоряет отведение тепла. По составу они бывают кремнийорганическими, керамическими, металлическими и из жидкого металла. Первый вариант самый дешевый, а по качеству лучше металлические.

Эффективность пасты обуславливается не только ее составом, но также ключевыми характеристиками, в первую очередь:

• вязкость;
• теплопроводность;
• проводимость электричества;
• производитель и срок службы.

Недорогие расходные материалы служат в среднем не более 12 месяцев, после чего их придется обновлять.

Способы нанесения материала

Не всегда покупка дорогой пасты обеспечит нужный результат. Ключевое значение имеет количество и вариант нанесения, как следствие, распределение ее по поверхности крышки чипа. Ниже мы подробно остановимся на разных методиках, а наглядно их оценить поможет тестирование. Для этого потребуется акриловое стекло, которое нужно зафиксировать с помощью прижимных болтов. Если говорить про хороший и качественный расходник, то многие специалисты рекомендуют использовать MX4 от Arctic, тут однородная консистенция и хорошая теплопроводность.

Капля

Обычно мастер выдавливает каплю на центр поверхности, диаметр ее может быть 5 или 10 мм. Тут многое зависит от самого процессора. Если это продукция AMD, то капли 5 мм не хватит, чтобы покрыть всю крышку. А вот для Intel такого количества состава вполне достаточно. Хотя нужно ли полностью покрывать процессор? Однозначного ответа на этот вопрос нет.

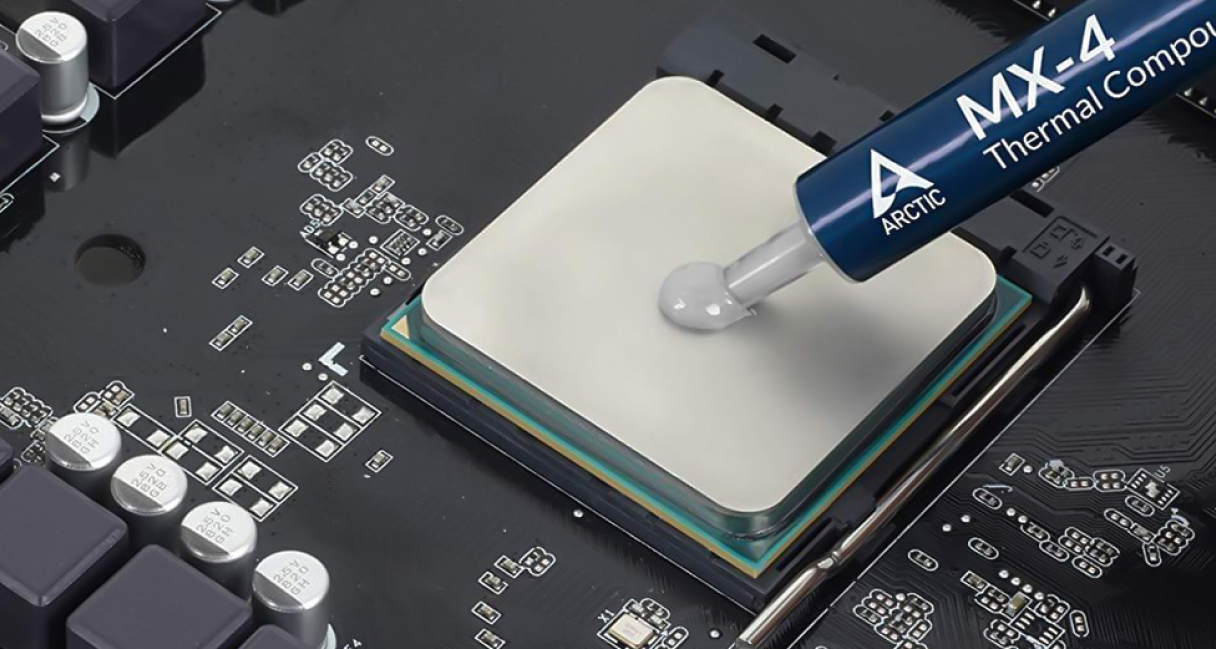

Рис.1 Капля пасты

Крест

Многие называют крест одним из самых эффективных способов нанесения. При фиксации стекла или кулера термопаста растекается по всему квадрату. Данная методика подойдет в том случае, если расходник имеется в достаточном количестве, поскольку этот вариант не самый экономный.

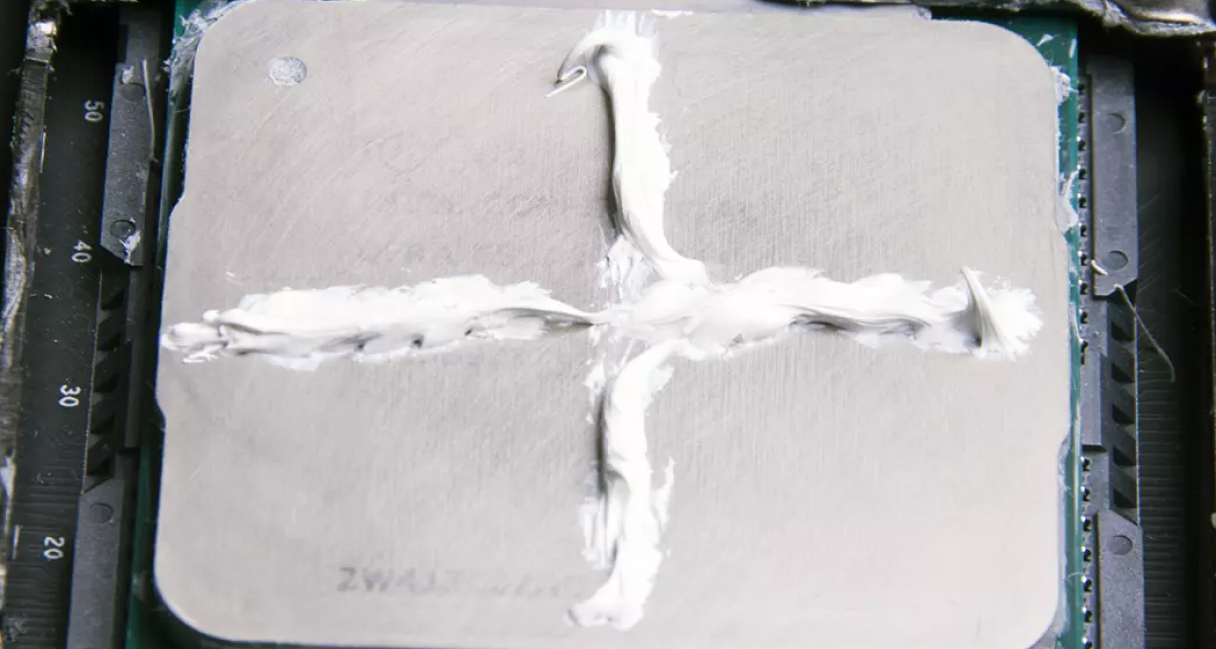

Рис.2 Способ крест

Круг

Противники нанесения термопасты этим способом приводят такие аргументы: вся поверхность крышки не покрывается, образуется пустота. Использование акрилового стекла подтверждает первый тезис. Действительно, по краям процессора паста не растекается. А вот любая полость отсутствует, так как образуется сплошной слой.

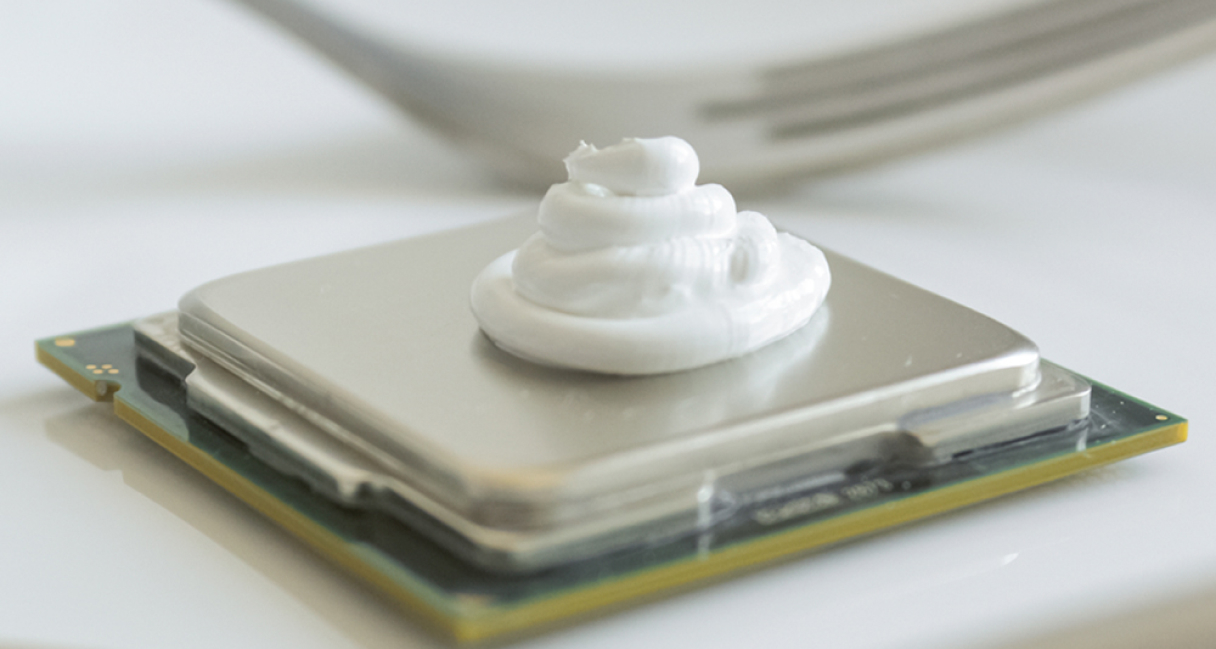

Рис.3 Круг на крышке чипа

5 капель и 3 диагональные полоски

Еще 2 варианта, которые позволяют закрывать всю поверхность крышки. Но здесь отмечается существенный недостаток: растекание излишков состава за пределы обслуживаемой области. Попадание термопасты на текстолит процессора и сокет-плату – точно не лучшая ситуация. Как вариант, можно постараться сделать капли или полоски минимальными по объему.

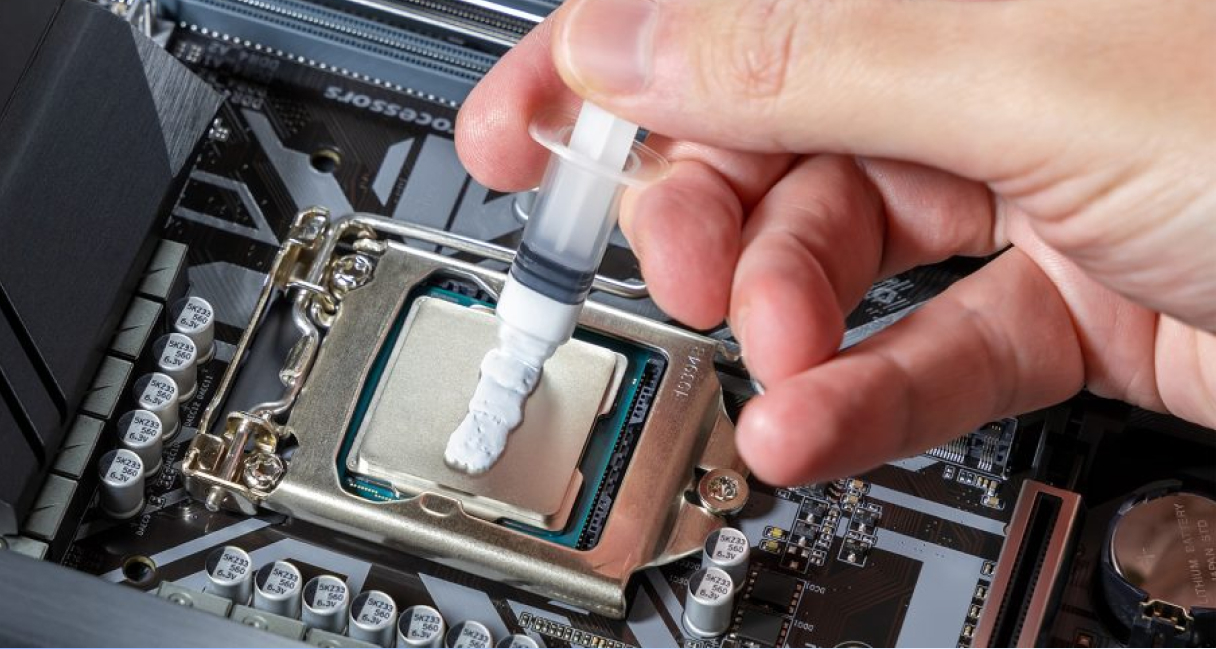

Рис.4 Полоски расходника

Традиционный способ

Традиционный способ является приоритетным для большинства мастеров, которые занимаются обслуживанием компьютерной техники. Здесь паста наносится одним сплошным слоем по крышке. Выглядит идеально. А чуть ниже попробуем разобраться, настолько ли эффективна традиционная методика непосредственно в работе.

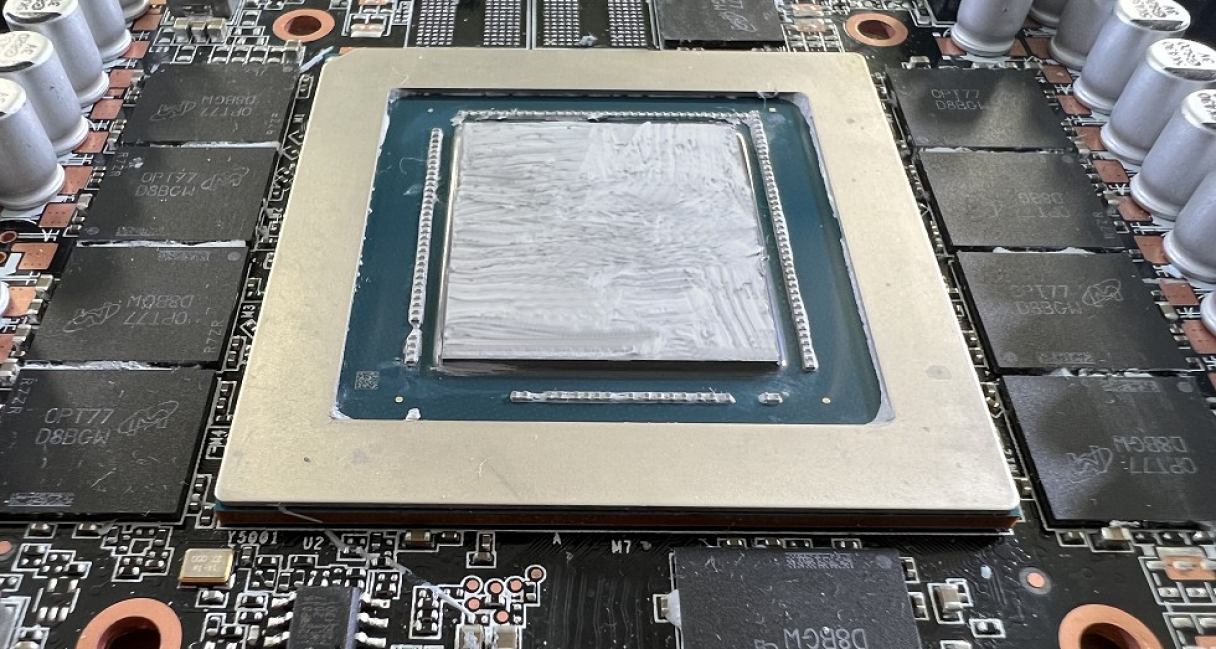

Рис.5 Сплошное распределение

Нанесение небольшого количества пасты

Актуально при ограниченном количестве расходного материала. Его наносят на поверхность неравномерно, оставляя пробелы. После прижатия стеклом картина не меняется – пробелы остаются. Смотрится это не очень органично, рекомендуем в качестве альтернативы выбрать вариант с небольшой каплей диаметром около 5 мм.

Нужно ли покрывать всю крышку процессора

Визуально и логически оптимальными способами нанесения термопасты видятся те (крест, традиционный, капля диаметром 10 мм), где крышка процессора полностью и равномерно покрыта составом. Но так ли важен данный момент? Чтобы это понять, необходимо проверить процессор в режиме максимальной нагрузки. Поможет в этом специальная программа OCCT, а тестировать мы будем процессор AMD Ryzen 7 3800XT с кулером DeepCool. В таблице 1 указаны результаты анализа при разных методах:

Табл.1 Температурные показатели работы процессора

Удивительно, но во всех случаях диапазон температур показывал несущественные различия – все они соответствуют стандартным нормам. Даже отсутствие пасты не заставило чип нагреться до критических показателей (лучше все-таки на данный момент не ориентироваться, а использовать термопасту). То есть, решающего эффекта способ нанесения не оказывает, как и количество средства. Поэтому стоит уделить внимание выбору более качественного состава.

Дефекты поверхности

В сухом остатке, каждый выбирает вариант нанесения пасты на свое усмотрение. Но желательно, чтобы она располагалась по центру, ведь там находится кристалл процессора – именно от него исходит тепло, которое необходимо отводить. Иногда бывают ситуации, когда используется качественная термопаста и в достаточном количестве, но чип все равно регулярно перегревается до опасной температуры. Тут может быть 2 варианта:

1. Дефекты крышки.
2. Проблемы с системой охлаждения.

Для исправления ситуации придется шлифовать/менять поверхность или ремонтировать кулер.

В заключение

Теперь вы знаете все про термопасту и правила ее нанесения. А значит сможете провести минимальное техобслуживание ноутбука или компьютера прямо дома, возможно, даже помочь с этим друзьям. С другой стороны, ошибки в процедуре могут не дать нужного эффекта или вовсе навредить устройствам. Так что, если сомневаетесь в своих силах, лучше доверить процесс профессионалам.
